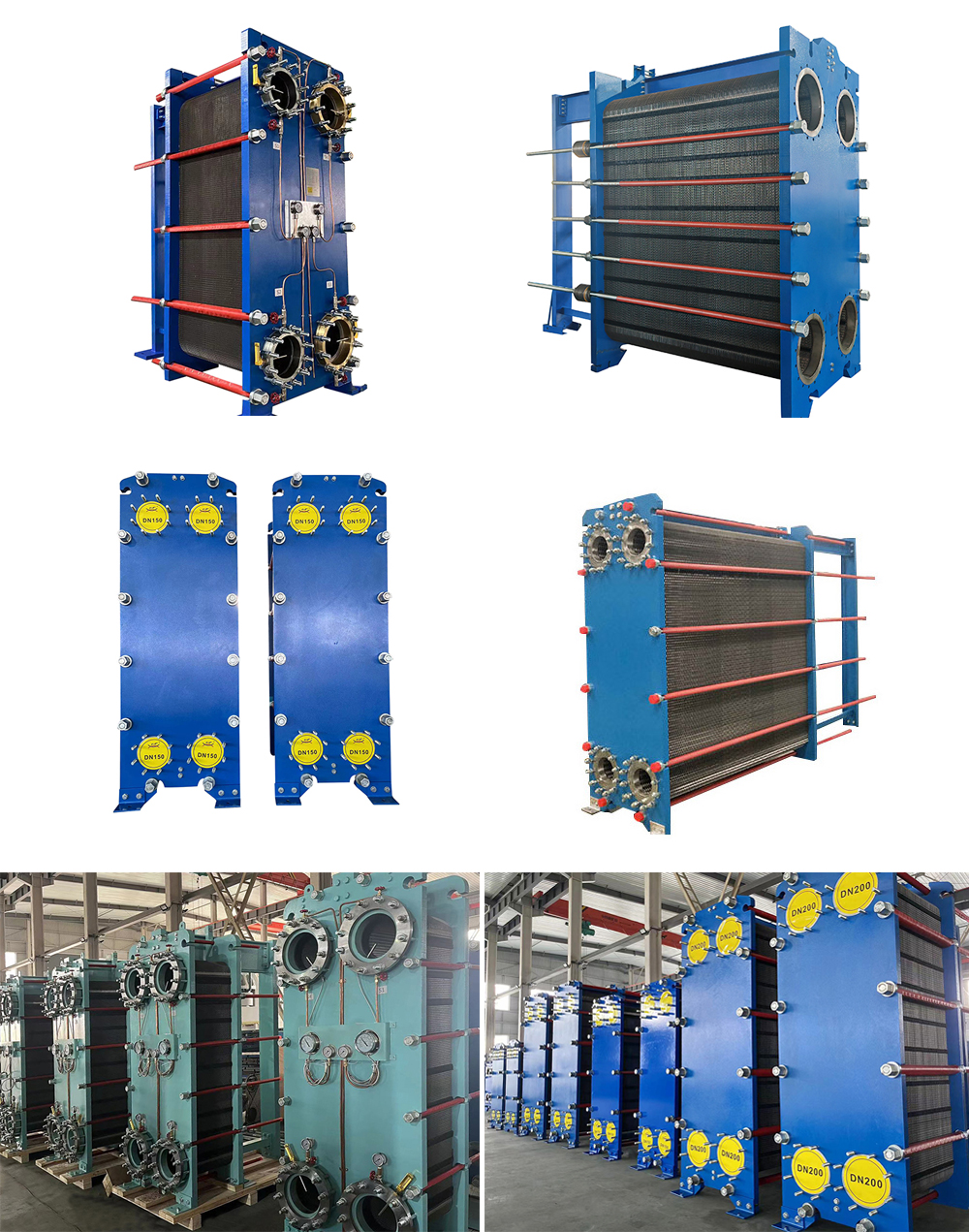

可拆式板式换热器

沃德贝斯可拆式板式换热器介绍：

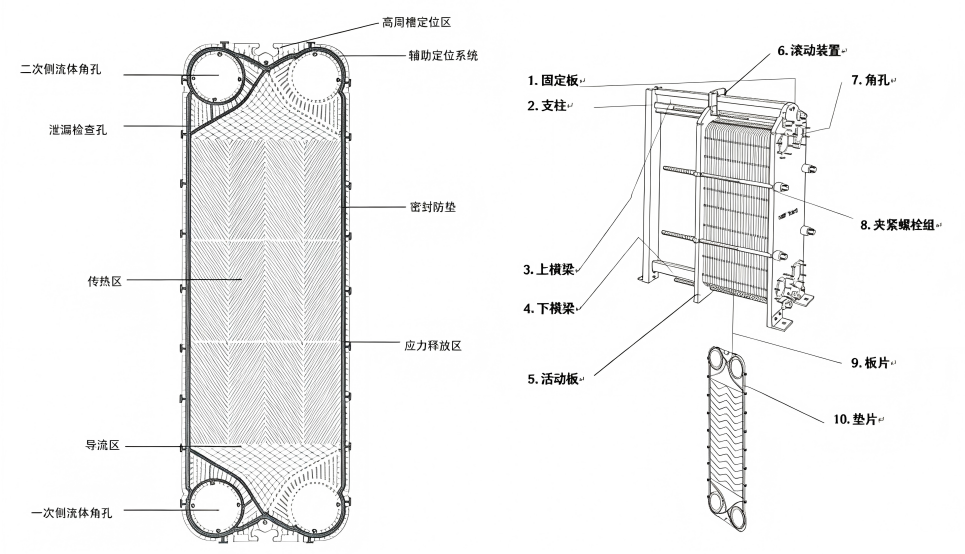

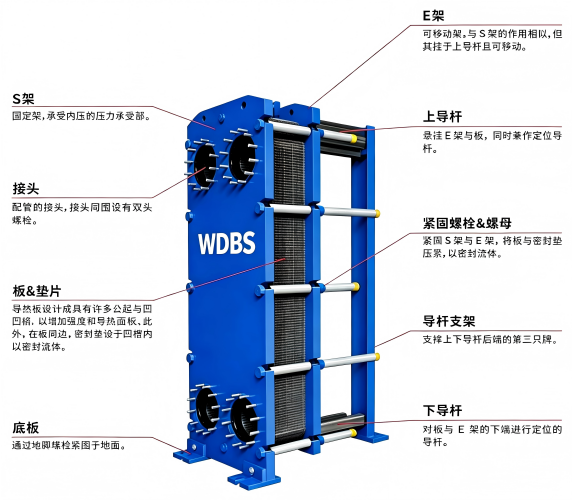

板式换热器是由框架、传热板片组及夹紧螺栓等主要部件组成。

框架包括一个固定压紧板和一个活动压紧板，由上导杆与下导杆支承，在另端有一支柱。两种介质经固定(或活动)压紧板上法兰孔流入由波纹板片组成的各自通道，热交换后介质再由固定(或活动)压紧板上的法兰孔流出。同定压紧板、活动压紧板、支柱及导杆均为低碳钢。考虑到用户的多种使用要求，框架设计有多种型式，主要有双支撑框架式和常用的落地式等。

沃德贝斯板式换热器设计特点：

1、节能效率高：其换热系数在3000～4500kcal/㎡·°C·h，比管壳式换热器的热效率高3~5倍。

2、结构紧凑：板式换热器板片紧密排列，与其他换热器类型相比，板式换热器的占地面积和占用空间较少，面积相同换热量的板式换热器仅为管壳式换热器的1/5。

3、容易清洗拆装方便：板式换热器靠夹紧螺栓将夹固板板片夹紧，因此拆装方便，随时可以打开清洗，同时由于板面光洁，湍流程度高，不易结垢。

4、使用寿命长：板式换热器采用不锈钢或钛合金板片压制，可耐各种腐蚀介质，胶垫可随意更换，并可方便在、拆装检修。

5、适应性强：板式换热器板片为独立元件，可按要求随意增减流程，形式多样；可适用于各种不同的、工艺的要求。

6、不串液，板式换热器密封槽设置泄液液道，各种介质不会串通，即使出现泄露，介质总是向外排出。

沃德贝斯板式换热器参数规格：

HU、HN、HS、HM 系列

连接尺寸: DN32-DN500

设计最大流量: 4500m3/h

最大热负荷: 60MW

对数平均温差: 0.5~1.0℃

板片厚度： 0.4、0.5、0.6、0.7mm

最大设计压力: 3.5MPa

应用领域：钢铁、发电、有色金属、油脂、化工、船舶、暖通、制冷、制药、乳液、啤酒、饮料、集中供热等

换热器密封垫片胶条材料: NBR、HNBR、EPDM、HEPDM、VITON

换热器板片材料: 不锈钢304、316L、钛Ti、哈氏合金C276、镍Ni和钼、SMO254

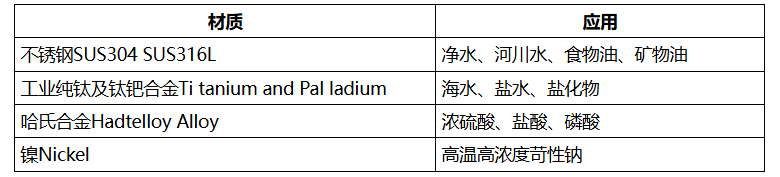

换热器板片材质和用途介绍：

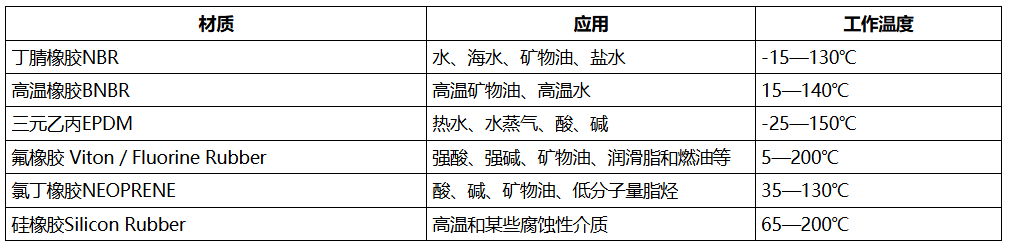

换热器密封垫片材质和用途介绍：

沃德贝斯板式换热器的技术优势和设计理念：
*传热系数高：传热板片上的特殊波纹设计，可使流体在低的流速下产生强烈的湍流，湍流的自净效应又可防止污垢的产生，使得板式换热器的传热系数为管壳式换热器的3-5倍。
*经济性：相同换热量的前提下，与管壳式比较：投资少、运行费用低、维修费用低。
*可调整性：只需增加和减少板片即可满足工艺过程改变的需求。
*结构紧凑：在相同换热量的前提下，占用空间仅为管壳式的1/2一1/3。
*易于洁洗维修。
*板片密封垫片可采用免粘贴搭扣形式，减少运行维护成本，便于维修。

沃德贝斯板式换热器的应用领域：

(1)蒸汽冷凝使用：专为真空条件下的蒸汽冷凝而设计。该系列产品的应用范围包括：生物乙醇、糖和小型发电站。

(2)暖通空调：因其高效的换热效果，而广泛用于暖通空调领域。已达到与AHRI认证同样的技术标准，因此能确保较优性能。

(3)升膜板式蒸发器量系列：主要运用于炼糖、甜味剂、生物乙醇和腐蚀剂的蒸发系统内。同样也可以作为热虹吸管再煮锅使用。

(4)食品安全应用：适用于乳制品、食品、饮料和其它卫生应用。

(5)工业系列：适用于船舶、电力、化工、油脂冷却升温等各种类型的工业作业。

沃德贝斯的优势

1、公司核心团队从事换热器的研发制造销售超过15年经验，换热器生产线从业人员120余名，其中中高级技术人员20多名。公司引入海外换热器的技术产业线，具有高水准的研发、生产制造能力，可以满足各类终端用户的不同使用要求。我们深度聚焦换热器行业，力争做行业的佼佼者。

2、公司拥有40000吨、30000吨、20000吨、15000吨、10000吨、5000吨、3000吨等各种型号换热器专用超高压液压机15台，换热器密封垫片专用硫化机35台，激光焊接机，激光切割机和数控加工中心，为打造优质产品奠定扎实基础。

3、公司生产的蒸发器冷凝器产品已广泛应用于供暖、暖通空调、化工、机械、冶金、钢铁、医药、油田、船舶、轻工等行业，产品已广泛出口到美国、日本、俄罗斯等全球20多个国家和地区，积攒了深厚的行业经验。

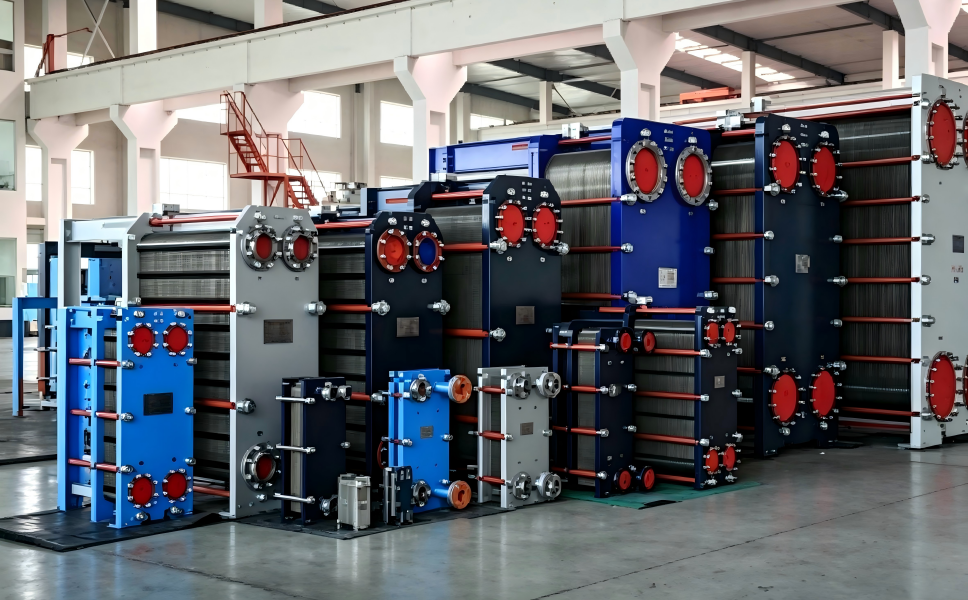

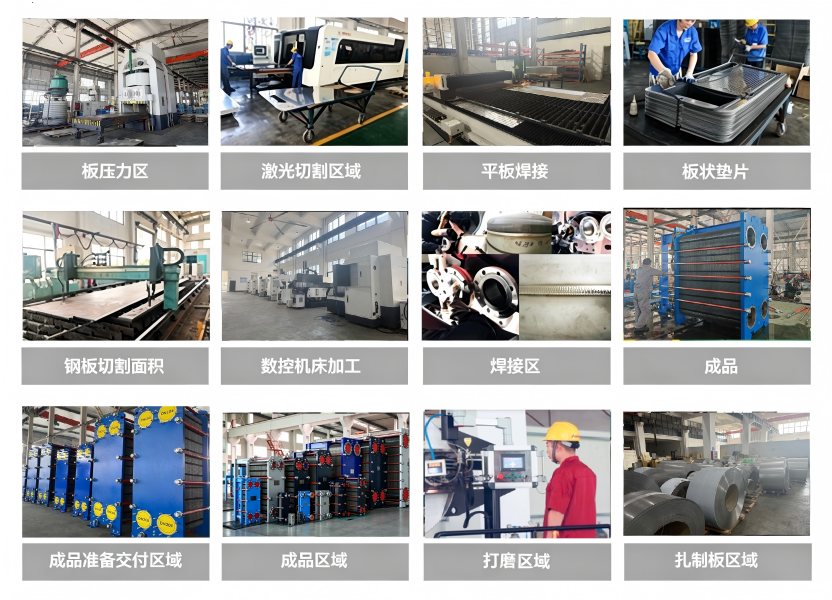

沃德贝斯的生产流程
